Настройка TLS

Transport Layer Security (TLS) — протокол криптографической защиты данных, обеспечивающий безопасную передачу информации между узлами сети.

Данное руководство содержит инструкции по генерации сертификатов и последующей конфигурации АП ЕСИА Шлюз.Коннект для работы с ними.

Генерация самоподписанного TLS сертификата

Для управления криптографическими ключами используется утилита OpenSSL, которая является отраслевым стандартом безопасности и полностью совместима с современными сетевыми протоколами.

Генерация корневого сертификата CA

1. Создайте необходимые директории и сервисные файлы для учета выданных сертификатов:

        mkdir -p db
        touch db/index.txt
        echo "1000" > db/serial


2. Создайте файл openssl.cfg, который будет использоваться для определения параметров выпуска сертификатов:
   Примечание

   В секции [crl_section] (параметр URI.1) необходимо указать корректный URL, по которому в вашей сети будет доступен список отзыва (CRL).

        [ca]
        default_ca = CA_default

        [CA_default]
        crl_extensions = crl_ext
        database = db/index.txt
        default_md = sha256
        new_certs_dir = db
        policy = policy_anything
        serial = db/serial
        x509_extensions = server_cert
        copy_extensions = copy

        [policy_anything]
        countryName = optional
        stateOrProvinceName = optional
        localityName = optional
        organizationName = optional
        organizationalUnitName = optional
        commonName = supplied
        emailAddress = optional

        [server_cert]
        basicConstraints = CA:FALSE
        keyUsage = digitalSignature, keyEncipherment
        extendedKeyUsage = serverAuth
        crlDistributionPoints = @crl_section

        [crl_ext]
        authorityKeyIdentifier = keyid:always

        [crl_section]
        URI.1 = http://example.com/test_ca.crl

        [req]
        prompt = no
        x509_extensions = req_v3_ca

        [req_v3_ca]
        subjectKeyIdentifier = hash
        authorityKeyIdentifier = keyid:always,issuer
        basicConstraints = critical, CA:TRUE
        keyUsage = critical, digitalSignature, cRLSign, keyCertSign


3. Создайте приватный ключ test_ca.key и сертификат test_ca.crt со сроком действия 365 дней:

        openssl req -nodes -x509 -sha256 \
                    -newkey rsa:4096 \
                    -keyout test_ca.key \
                    -out test_ca.crt \
                    -days 365 \
                    -subj "/CN=Test CA" \
                    -config openssl.cfg


4. Создайте CRL (Certificate Revocation List) файл и конвертируйте его в формат DER:

        openssl ca -gencrl \
                   -keyfile test_ca.key \
                   -cert test_ca.crt \
                   -out test_ca.crl.pem \
                   -crldays 365 \
                   -config openssl.cfg && \
        openssl crl -in test_ca.crl.pem -out test_ca.crl -outform DER
        rm test_ca.crl.pem


   Примечание

   CRL должен раздаваться в сети в формате DER.

Создание TLS сертификата

Для создания сертификата устройства требуются файлы, полученные на предыдущем этапе.

1. Создайте закрытый ключ длиной 4096 бит:

        openssl genrsa -out eshk.test.local.key 4096


2. Создайте запрос на сертификат (CSR) и укажите целевое доменное имя (например, eshk.test.local):

        openssl req -new \
                    -key eshk.test.local.key \
                    -out eshk.test.local.csr \
                    -subj "/CN=eshk.test.local" \
                    -addext "subjectAltName = DNS:eshk.test.local"


3. Выпуск сертификата:

        openssl ca \
                -batch \
                -in eshk.test.local.csr \
                -out eshk.test.local.crt.tmp \
                -keyfile test_ca.key \
                -cert test_ca.crt \
                -days 365 \
                -config openssl.cfg
        openssl x509 \
                -in eshk.test.local.crt.tmp \
                -out eshk.test.local.crt \
                -outform PEM
        rm eshk.test.local.crt.tmp


Справочная таблица сгенерированных файлов

Файл	Описание
db/index.txt	База данных по выданным сертификатам
db/serial	Серийный номер очередного выдаваемого сертификата
openssl.cfg	Конфигурация openssl для выдачи корневого сертификата
test_ca.crt	Корневой сертификат CA
test_ca.key	Приватный ключ корневого сертификата CA
test_ca.crl	Список отзыва выданных TLS сертификатов (CRL)
eshk.test.local.csr	Запрос на TLS сертификат
eshk.test.local.crt	Выданный TLS сертификат
eshk.test.local.key	Приватный ключ выданного TLS сертификата

Смена TLS сертификата

Для обновления TLS или замены сертификата выполните следующие действия:

1. Запустите устройство в режиме восстановления.

2. Откройте в браузере административную панель.

3. В боковом меню выберите раздел Настройки:

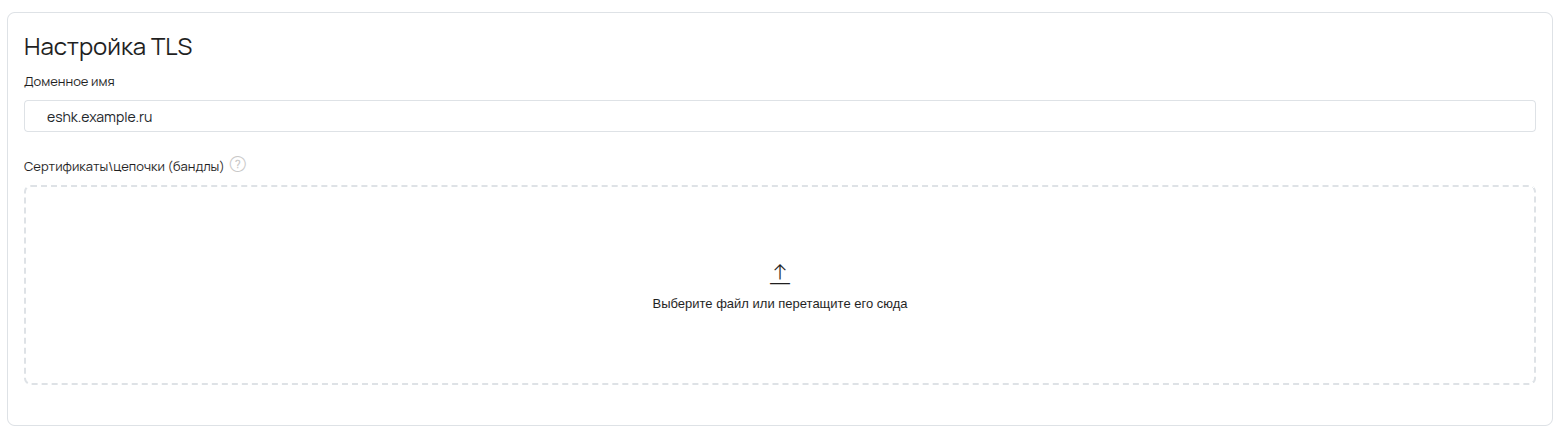

4. На открывшейся странице выберите вкладку Настройки АП:



5. Для применения индивидуальных настроек:

   • Введите доменное имя в поле Доменное имя, соответствующее вашему сертификату.
   • Загрузите файл сертификата (или цепочку сертификатов) в поле Сертификаты/цепочки (бандлы).



6. Нажмите кнопку «Сохранить» и подтвердите действие в появившемся окне.

После перезагрузки система применит новые параметры и будет доступна по обновленному доменному имени с использованием установленного TLS-сертификата.
